無源信號隔離器隔離器技術參數(shù)

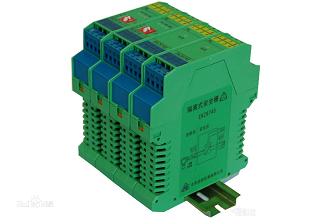

                                                            無源信號隔離器

隔離器技術參數(shù)

1、輸入

信號 0-20mA、4-20mA

電壓降 2.5V（I=20mA）

響應電流 < 50uA

最大輸入/過載輸入 50mA /100mA

最大輸入電壓/過載輸入電壓 30V / 30V

極限電壓輸入 33V ±5%

2、輸出

輸出信號 0-20mA /4-20mA；0-5V /1-5V

電壓降 2.5V（I=20mA）

最大輸出 50mA

最大輸入 50mA /100mA

最大負載率 0.003uA /100Ω

紋波 10mVp-p

3、其他參數(shù)

變送精度 ±0.1%

附加誤差 0.003uA /100Ω

溫度系數(shù)（負載100Ω） 0.02%

截止頻率 <75Hz

階躍響應(10%-90%) <10ms

耐壓測試 輸入、輸出：1500V AC 1min

輸入、輸入：5kV AC 1min

工作溫度范圍 -10℃ ~ 70℃
