上海歐可電子科技有限公司熱測試儀現場調試

                                                                       Mentor Graphics T3Ster熱阻測試儀熱測試儀

   上海小糸車燈有限公司是中外合資企業，創建于1989年2月28日。中方股東為華域汽車系統股份有限公司，外方股東為株式會社小糸制作所和豐田通商株式會社。 公司專業生產銷售各種汽車電子照明燈具，共6大系列，500多個品種。公司產品主要為上海通用、上海大眾、上汽股份、天津一汽豐田、一汽大眾、東風日產、東風乘用車、長安福特、長安鈴木、安徽奇瑞、北京吉普、四川豐田等主機廠配套。此外，公司大力開拓國際市場，已有40多種產品出口北美、日本等國際市場。

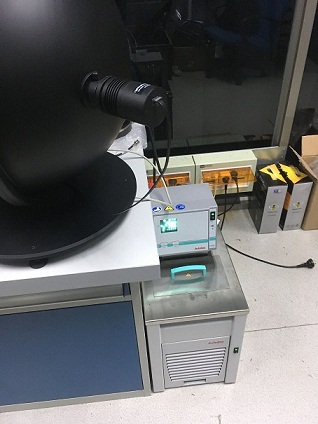

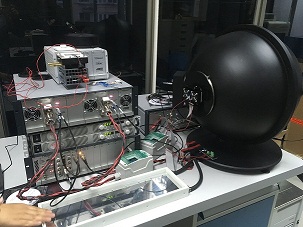

   上海歐可電子科技有限公司作為上海小糸車燈有限公司的合作伙伴，根據現場需求及技術指標，為上海上海小糸車燈有限公司選定了Mentor Graphics T3Ster熱阻測試儀熱測試儀，并且現場已經安裝調試完成，可以出色的滿足客戶的需求。

    T3Ster是MicReD研發制造的先進的熱測試儀，用于測試IC、LED、散熱器、熱管等電子器件的熱特性。T3Ster基于先進的JEDEC ‘Static Method’測試方法（JESD51-1），通過改變電子器件的輸入功率，使得器件產生溫度變化，在變化過程中，T3Ster測試出芯片的瞬態溫度響應曲線，僅在幾分鐘之內即可分析得到關于該電子器件的全面的熱特性。T3Ster測試技術不是基于“脈沖方法”的熱測試儀，“脈沖方法”由于是基于延時測量的技術所以其測出的溫度瞬態測試曲線精度不高，而T3Ster 采用的是“運行中”的實時測量的方法，結合其精密的硬件可以快速精確撲捉到高信噪比的溫度瞬態曲線。

      T3Ster運用先進的JEDEC穩態實時測試方法（JESD51-1），專業測試各類IC（包括二極管、三極管、MOSFET、SOC、MEMS等）、LED、散熱器、熱管、PCB及導熱材料等的熱阻、熱容及導熱系數、接觸熱阻等熱特性。配合專為L(zhǎng)ED產業開發的選配件TERALED可以實現LED器件和組件的光熱一體化測量。 符合JEDEC JESD51-1和MIL-STD-750E標準法規。

T3Ster熱阻測試儀工作原理

T3Ster設備提供了非破壞性的熱測試方法，其原理為：

1) 首先通過改變電子器件的功率輸入；

2) 通過TSP (Temperature Sensitive Parameter熱敏參數)測試出電子器件的瞬態溫度變化曲線；

3) 對溫度變化曲線進行數值處理，抽取出結構函數；

4) 從結構函數中自動分析出熱阻和熱容等熱屬性參數。

T3Ster熱阻測試儀設備參數

1）各種三極管、二極管等半導體分立器件，包括：常見的半導體閘流管、雙極型晶體管、以及大功率IGBT、MOSFET、LED等器件。

2）各種復雜的IC以及MCM、SIP、SoC等新型結構 。

3）各種復雜的散熱模組的熱特性測試，如熱管、風扇等。

4）半導體器件結溫測量。

5）半導體器件穩態熱阻及瞬態熱阻抗測量。

6）半導體器件封裝內部結構分析，包括器件封裝內部每層結構（芯片+焊接層+熱沉等）的熱阻和熱容參數。

7）半導體器件老化試驗分析和封裝缺陷診斷，幫助用戶準確定位封裝內部的缺陷結構。

8）材料熱特性測量（導熱系數和比熱容）。

9）接觸熱阻測量，包括導熱膠、新型熱接觸材料的導熱性能測試。
