•                                                                                            容積流量計

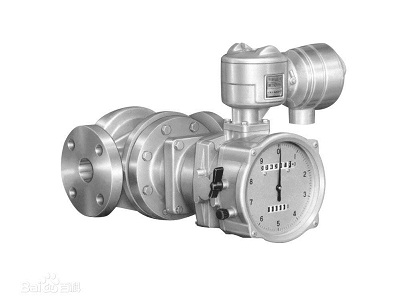

容積流量計，又稱定排量流量計，簡稱PD流量計，在流量?jī)x表中是精度最高的一類。

基本概念

   容積流量計利用機械測量元件把流體連續不斷地分割成單個已知的體積部分，根據測量室逐次重復地充滿和排放該體積部分流體的次數來測量流體體積總量。

測量方式

     容積式流量測量是采用固定的小容積來反復計量通過流量計的流體體積。所以，在容積流量計內部必須具有構成一個標準體積的空間，通常稱其為容積流量計的“計量空間”或“計量室”。這個空間由儀表殼的內壁和流量計轉動部件一起構成。

   工作原理

    容積流量計的工作原理為：流體通過流量計，就會在流量計進出口之間產生一定的壓力差．流量計的轉動部件(簡稱轉子)在這個壓力差作用下特產生旋轉，并將流體由入口排向出口．在這個過程中，流體一次次地充滿流量計的“計量空間”，然后又不斷地被送往出口。在給定流量計條件下，該計量空間的體積是確定的，只要測得轉子的轉動次數，就可以得到通過流量計的流體體積的累積值。

元件分類

   容積流量計按其測量元件分類，可分為橢圓齒輪流量計、刮板流量計、雙轉子流量計、旋轉活塞流量計、往復活塞流量計、圓盤流量計、液封轉筒式流量計、濕式氣量計及膜式氣量計等。

儀器優缺點

   容積流量計優點：計量精度高、安裝管道條件對計量精度沒有影響、可用于高粘度液體的測量、范圍度寬、直讀式儀表無需外部能源可直接獲得累計，總量，清晰明了，操作簡便。

容積流量計缺點：結構復雜使得重量較大成本較高、不適用于有異物和低粘度的液體（1CP以上）、軸承易磨損需定期檢查、安裝工事復雜費事、并且在 中、大口徑里競爭力較小。

容積式流量計與差壓式流量計、浮子流量計并列為三類使用量最大的流量計，常應用于昂貴介質（油品、天然氣等）的總量測量。
